שנאים פלנארים
הרכיבים המגנטיים הם חלק בלתי נפרד מתוך ספקי כוח ממותגים. למרות שההספק הכולל שלהם מוגבל בגלל עליית טמפרטורה כחלק טבעי מהמבנה שלהם, הם בדרך כלל לא מכילים רכיב קירור נוסף. המאפיינים התרמיים שלהם, אם כן, ממלאים תפקיד חשוב בהתנהגות החשמלית ועל מנת לייעל את הפעולה של השנאי או הסליל (במיוחד אם החלל שהוא תופס חשוב) נדרש קשר טוב בין המאפיינים התרמיים שלו ונצילות אלקטרומגנטית יעילה (נפח יעיל).
השנאים והסלילים הפלנארים מציעים חלופה אטרקטיבית לשנאים וסלילים קונבנציונליים הנמצאים בתוך ספקי כוח, כאשר עבורם נדרשים אלמנטים מגנטיים נמוכים (בגובה נמוך). בעיקרון, זוהי שיטת בניה של רכיבים אינדוקטיביים עם ליפופים שנעשו על ידי מעגל מודפס או חותמת נחושת. הליפופים מופרדים על ידי מעגל מודפס ויוצרים מבנים רב שכבתיים. ליפופים אלה ממוקמים בין ליבות FERRITE בעלות פרופיל נמוך, כפי שניתן לראות באיור מספר 1.
שנאי FLYBACK פלנארי ל W150
סוגי שנאים פלנארים
השנאים והסלילים הפלנארים יכולים להיות מיוצרים בדרכים שונות :
שנאי Stand-Alone (עצמאי)

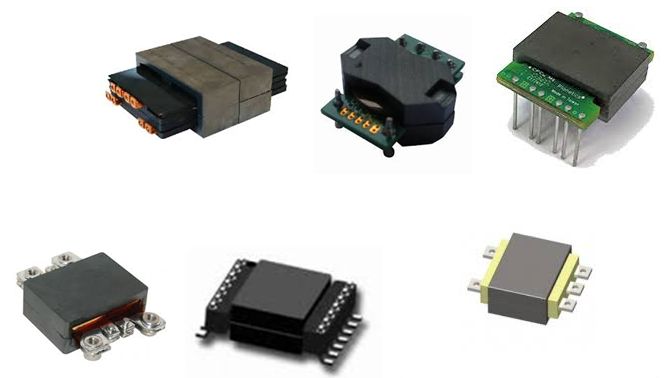

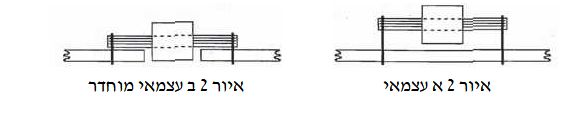

זהו התכנון הדומה ביותר לשנאי קונבנציונאלי והוא משמש כתחליף לשנאים במעגלים חד שכבתים או כל סוג אחר של מעגל. הגובה של השנאי העצמאי, יכול להיות מופחת על ידי החדרת הליבה לתוך כרסום, שנעשה במעגל המודפס המורכב על המעגל של השנאי הפלאנארי, אשר נישען על המעגל המורכב (איור 2 ב).
שנאי היברידי

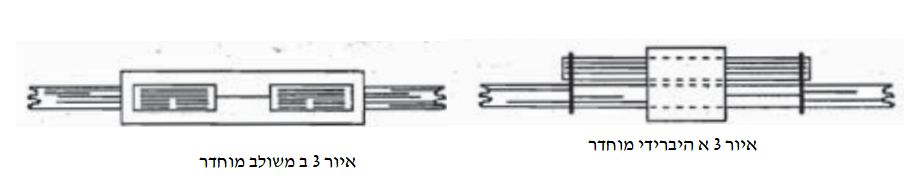

חלק מהליפופים מודפסים במעגל המורכב וחלק מן הליפופים מודפסים במעגל רב שכבתי של השנאי. לצורך זה יש לכרסם את המעגל המורכב לשם החדרת הליבה. איור 3א. שנאי זה מתאים למעגלים חד שכבתיים.
שנאי משולב
זהו שנאי שבו כל הליפופים נמצאים במעגל המורכב. שנאי זה מתאים למעגלים רב שכבתיים. איור 3ב.
בזמן פיתוח ספק כוח, כמעט ובלתי אפשרי להשתמש בשנאי המשולב, בגלל השינויים הנעשים בזמן הפיתוח. ולכן, מומלץ לעבוד עם דגם של שנאי עצמאי עד גמר הפיתוח ולאחר מכן לשלב אותו במעגל המורכב.
בגלל המבנה הפיזי המיוחד של השנאי הפלנארי ,יורדים ההפסדים הטפיליים בצורה משמעותית, דבר המאפשר שימוש של תדרים גבוהים של מיתוג באזור ה MHz)) ושימוש בטופולוגיות של RESONANCE.
