טעינה אלחוטית
העברת חשמל אלחוטית

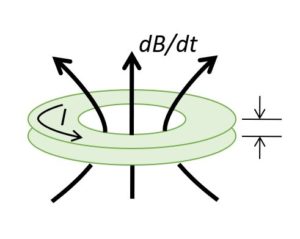

השראות מגנטית היא טכנולוגיה שאתם בוודאי זוכרים מהשיעורים בפיסיקה בבית הספר התיכון.
עבור השראות מגנטית יש צורך בשני סלילים – סליל משדר וסליל מקלט. זרם החילופין בסליל המשדר מייצר שדה מגנטי המפעיל מתח בסליל המקלט. ניתן להשתמש במתח זה כדי להפעיל התקן נייד או לטעון סוללה בעזרת ספק כוח חיצוני.
בעבור העברת אנרגיה חסכונית, ניתן לראות כי מוצרים צריכים יותר מסלילים המזרימים זרם חלופי, הטלפון חייב להיות מסוגל לכבות את המשדר כאשר הסוללה מלאה ולכן הטלפון צריך לשלוח אותות בקרה לתחנת הטעינה.
מטרות
יישום ראשי
- טעינת סוללה או עומסים מתאימים אחרים.
- עבור מגוון רחב של מכשירים ניידים.
- טלפון נייד, מצלמה, נגן MP3, אוזניות ועוד.
- הספק עד 5 וואט.
- קיים יותר הספק בגרסאות מאוחרות יותר.
- העברת אנרגיה באמצעות השראות מגנטית.
- שנאי צימוד מתפרק הפועל בהצמדה במרחק קצר (כמה מ”מ).

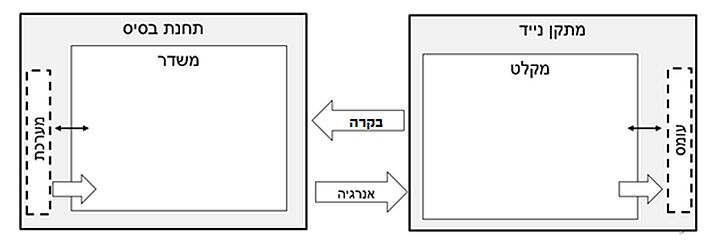

סקירת מערכת (תצוגה עליונה)
תחנת בסיס:
- מכיל משדר אחד או יותר.
- המשדר מספק אנרגיה למקלט.
מתקן נייד:
- מכיל מקלט המספק אנרגיה לעומס (למשל סוללה).
- המקלט מספק מידע ובקרה למשדר.

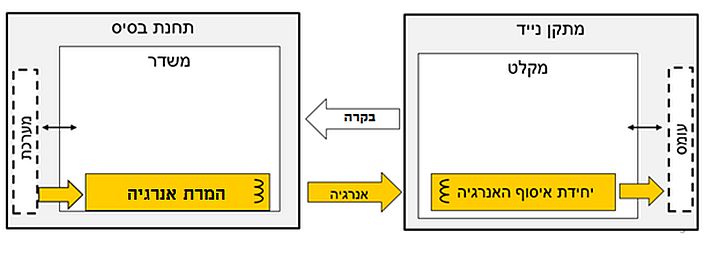

סקירת מערכת (המרת אנרגיה)
- יחידת המרת אנרגיה ממירה אנרגיה חשמלית לאנרגיה אלחוטית.
- יחידת איסוף האנרגיה ממירה אות אנרגיה אלחוטית לאנרגיה חשמלית.

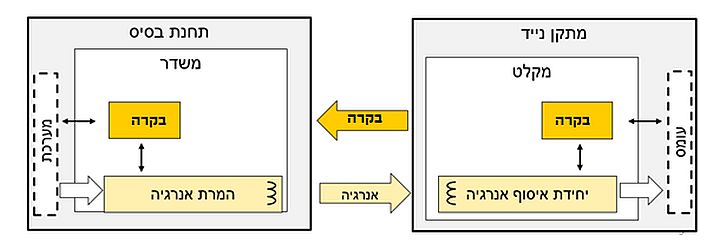

סקירת מערכת (בקרה)
המקלט שולט על העוצמה של עומס היציאה:
- לצרכים של המכשיר הנייד (אנרגיה נדרשת).
- לנקודת הפעולה הרצויה (למשל זרם יציאה, מתח).
המשדר מתאים את העברת האנרגיה:
- לצורך המקלט (נדרש אנרגיה).
- לנקודת הפעולה הרצויה (למשל, זרם הסליל הראשי).

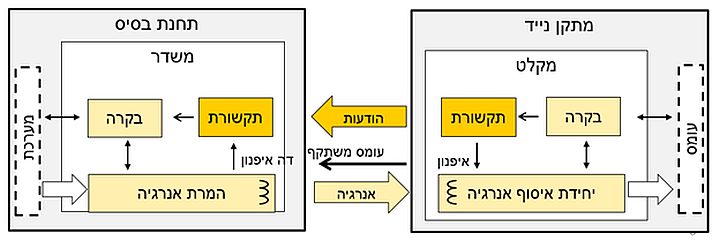

סקירת מערכת (תקשורת)
המקלט שולח הודעות:
- כדי לספק מידע ובקרה למשדר.
- לפי אפנון עומס על האות החשמלי.
המשדר מקבל הודעות:
- לקבלת מידע ובקרה מהמקלט.
- על ידי דה אפנון של עומס המשתקף על המשדר.
סיכום
טעינה אלחוטית היא טכנולוגיה המאפשרת להעביר אנרגיה חשמלית ממטען חשמלי כלשהו לסוללת המתקן הנייד אשר נטענת תוך שימוש השראות מגנטית. במילים אחרות, טעינה אלחוטית אשר לא דורשת חיבור פיזי בין המטען לסוללה, אלא הטעינה מתרחשת בהשראות דרך האוויר.
רבים ממכשירי הטלפון החכמים והאיכותיים כבר תומכים בטעינה אלחוטית. ישנם סוגים שונים של תקנים ולכן חשוב לוודא שהתקינה הקיימת בטלפונים החכמים תואמת את התקינה בה עובד המטען, ממש כמו לבדוק שהחיבור של המטען תואם למכשיר.
