פילטר EMC בספק כוח ממותג
תפקידו של פילטר EMC
פירוש הקיצור EMC (Electromagnetic Compatibility) בעברית הוא תאימות אלקטרומגנטית.
החקיקה התעשייתית, למשל כמו במקרה של התקן האירופי 2004/108 / EC, דורשת שעל כל ציוד חשמלי לעמוד בסדרה של דרישות.
ביסודו של דבר, על כל התקן להיות חסין בפני הבעיות האלקטרומגנטיות של הרשת החשמלית וכל התקן בתורו אינו פולט הפרעות דרכו, כלומר הציוד מבודד מהשאר במונחים של רעש אלקטרומגנטי.
כדי לעמוד בדרישות הללו, ספקי כוח חייבים לכלול פילטר EMC בכניסה שלהם. פילטר זה מורכב, בדרך כלל, מסליל אחד או ממספר סלילים בטור, קבל אחד או מספר קבלים במקביל או שילוב של שתי המערכות.
כיצד פועל פילטר EMC
כדי להבין את הפעולה של פילטר EMC, אין זה הכרחי לדעת לעומק את רכיביו, אלא אם אנחנו רוצים להתעמק בתיכנון ספק כוח. מספיק לדעת שהסלילים מונעים את המעבר של זרם בתדר גבוה, והקבלים עושים בדיוק את ההפך; מונעים מעבר זרם בתדר נמוך.
לשדות אלקטרומגנטיים יש טווח יחסי לתדירות שלהם, כלומר, הם מופצים בקלות רבה יותר כאשר התדירות שלהם גבוהה יותר ולפי תנאי הסביבה שבה הם מופצים. לכן רדיו וטלוויזיה משודרים בתדרים גבוהים מאוד, בכדי להתפשט באוויר ולנצל את ההשתקפויות שבאטמוספירה.

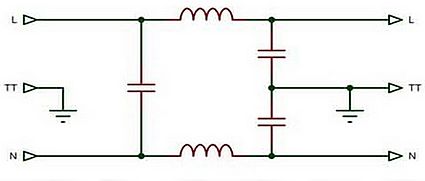

פילטר EMC
לרשת החשמל יש תדר נמוך מאוד, בדרך כלל 50 או 60Hz. משמעות הדבר היא כי על ידי ביטול תדרים גבוהים, אנו מונעים את רוב הרעש משדות אלקטרומגנטיים המועברים על ידי האוויר או על ידי הרשת החשמלית עצמה. כאשר מחברים סלילים בטור, רק הזרם הישר עובר דרכם, או תדר נמוך לסירוגין.
קבלים מקבילים מאפשרים לתדר גבוה לעבור מבלי להשפיע על הזרם הישר, ומבלי להשפיע על התדר הנמוך הנוכחי.
קפיצות מתח בכניסה מונחתות בגלל התנהגותן כתדר גבוה.
השפעת הפילטר תלויה במספר הקבלים והסלילים שהוא מכיל.
